1. Tujuan
[Daftar]
Mengetahui dan memahami aplikasi dari Voltage summing dalam rangkaian listrik
Mampu mengaplikasikan dan membuat rangkaian berkaitan dengan materi Voltage summing
Memenuhi penugasan Elektronika yang diberi oleh Bapak Darwison, M.T
2. Alat dan Bahan [Daftar]
1) Resistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm. Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
3) Ground
Dalam sistem elektronika ground berarti sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”. Ground bersifat relatif, karena dapat memilih titik dimana saja dalam sirkuit untuk dijadikan ground untuk mereferensi semua tegangan dalam rangkaian. Sistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Simbol grounding pada elektronika dasar maupun pada sistem kelistrikan digambarkan pada gambar dibawah. Simbol ini diperlukan saat membuat gambar rangkaian elektrik ataupun rangkaian elektronik. Berikut ini adalah beberapa simbol yang menjelaskan arti grounding pada gambar teknik.
4) Op-amp
Penguat operasional (bahasa Inggris: operational amplifier) atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan (bahasa Inggris: coupling) arus searah yang memiliki bati (faktor penguatan atau dalam bahasa Inggris: gain) sangat besar dengan dua masukan dan satu keluaran.
Spesifikasi :
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
3. Dasar Teori [Daftar]
VOLTAGE SUMMING
Penggunaan op-amp populer lainnya adalah sebagai penguat penjumlah. Gambar 15.8 menunjukkan hubungan dengan keluaran menjadi penjumlahan dari ketiga masukan tersebut, masing-masing dikalikan dengan keuntungan yang berbeda. Tegangan keluarannya adalah

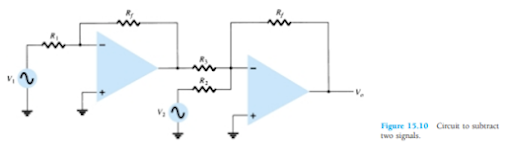

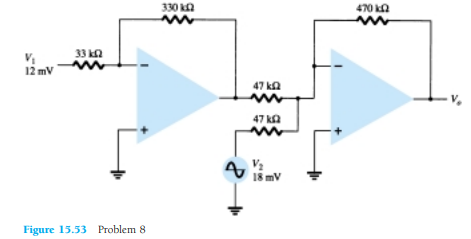

Dua sinyal dapat dikurangi, satu dari yang lain, dengan berbagai cara. Gambar 15.10 menunjukkan dua tahap op-amp yang digunakan untuk memberikan pengurangan sinyal input. Hasilnya keluaran diberikan oleh

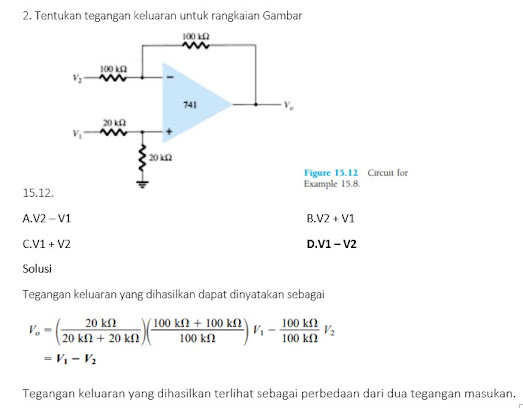

Tegangan keluaran yang dihasilkan dapat dinyatakan sebagai
2. Tentukan output untuk rangkaian Gambar 15.10 dengan komponen Rf 1 MΩ, R1 100 kΩ, R2 50 kΩ, dan R3 500 kΩ.
.png)

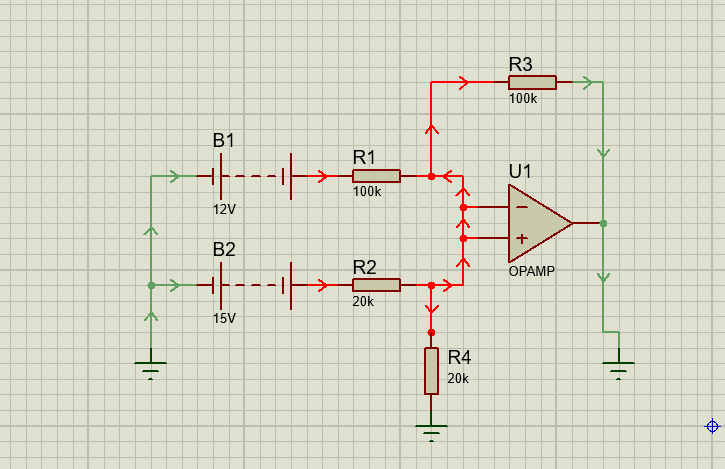

Download Rangkaian Klik disini..
Download Video Klik disini..
Download HTML Klik disini..
Download Datasheet Transistor : Klik disini..
Download Datasheet Resistor : Klik disini..
Download Datasheet Op-amp : Klik disini..
