Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 74LS249 dengan menggunakan common anoda.

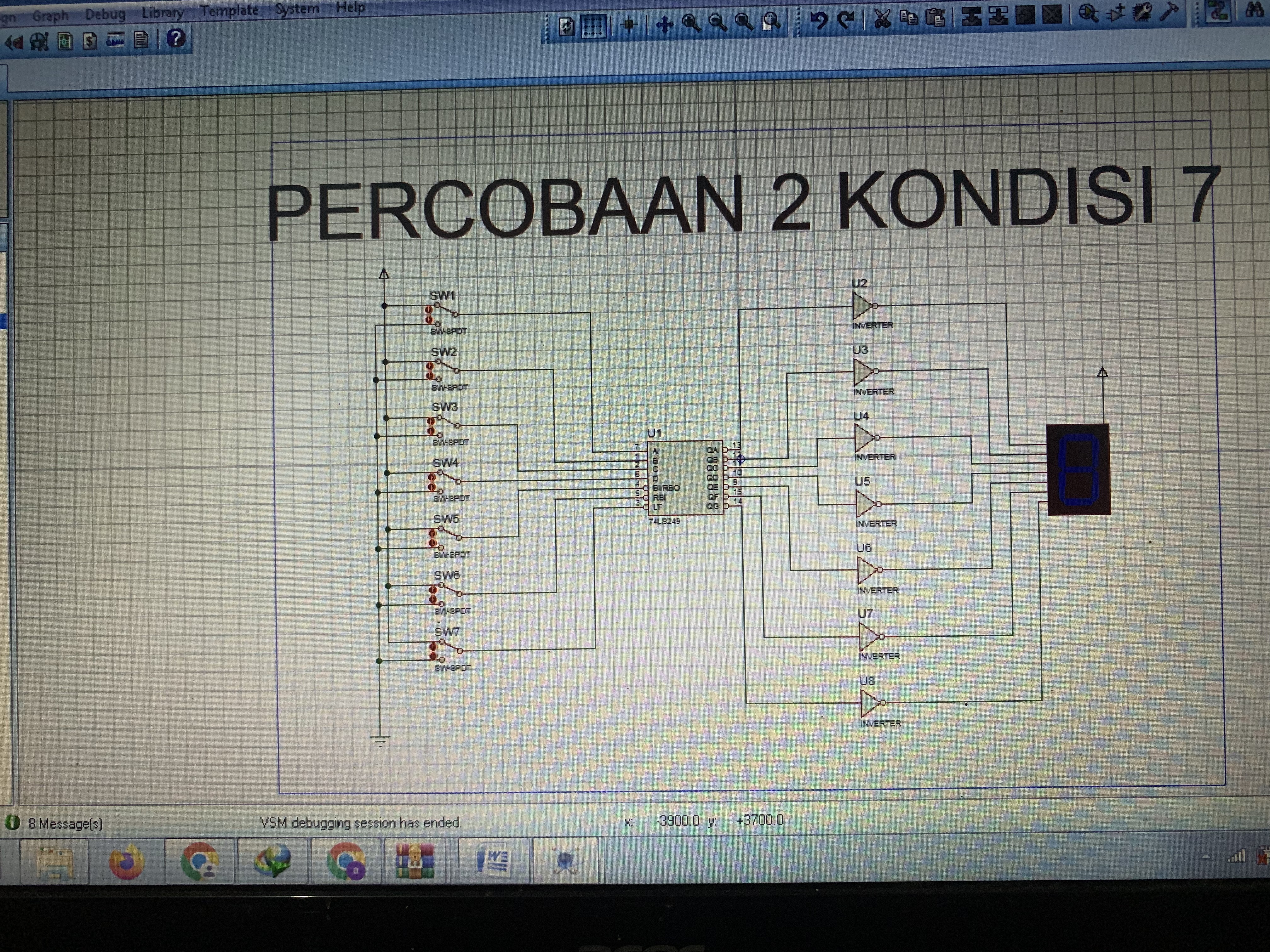

2. Gambar Rangkaian Simulasi
[Kembali]
sesudah di jalankan
3. Video Simulasi [Kembali]
4. Prinsip Kerja [Kembali]
Pada rangkaian digunakan 7 switch spdt, 1 decoder IC 74LS249, 7 inverter, dan 1 seven segment anoda. Pada decoder terdapat 4 kaki inputan (A,B,C,D) lalu kaki RBO, RBI, dan LT. Kemudian terdapat 7 kaki output QA,QB,QC,QD,QE,QF, dan QG. Kaki RBO merupakan kaki yang fungsinya sebagai menahan data output pada seven segment dan hanya bekerja saat logika Low. Kaki RBI merupakan kaki yang fungsinya sebagai menahan sinyal input dan akan aktif ketika diberi logika low. Kaki LT merupakan kaki yang fungsinya sebagai menampilkan warna indikator pada seven segment. SPDT 1 sampai SPDT 4 terhubung ke kaki input A sampai D, SPDT 5 terhubung ke kaki RBO, SPDT 6 terhubung ke kaki RBI, dan SPDT 7 terhubung ke kaki LT. Pada rangkaian, MSB terletak pada SPDT 4 dan LSB pada SPDT 1. IC 7448 merupakan decoder yaitu IC yang mengubah bilangan biner menjadi bilangan desimal. Pada IC menggunakan shift register PISO (Paralel In Serial Out) berarti data yang terdiri dari 4 bit dimasukkan secara bersamaan dan dikeluarkan menjadi 1 keluaran yaitu bilangan desimal.
